המורשת של המוליכים למחצה משנות ה-70
הבא בתור בסדרת המוליכים למחצה האהובים של שנות ה-70 הוא המעבד 4004 של Intel.
האם יצא לכם לחשוב עד כמה נפוץ בחיי היום-יום השימוש במיקרו-בקרים ובמיקרו-מעבדים? כמות רכיבי המיקרו למיניהם אשר משובצים במוצרים יום-יומיים הרקיעה שחקים לאורך עשרות השנים האחרונות כך שכמעט שלא שמים לב עד כמה הם מקיפים אותנו. כמובן שלא כך היה תמיד, מה שמוביל לשאלה: כיצד התחיל השימוש המסחרי הנרחב ברכיבי המיקרו?
נצטרך ללכת אחורה עד שנת 1969, במהלכה חברת Busicom עבדה יחד עם אינטל על תכן לשבבים עבור המחשבונים האלקטרוניים שלהם. שותפות זו הובילה ליצירת המעבד 4004. אינטל הוקמה רק שנה אחת קודם לכן, והייתה עדיין חברה קטנה בתחילת דרכה. עם זאת, הודות למוחות היצירתיים של מהנדסים כמו טד הוף, סטנלי מזור, ופדריקו פגין, כמו גם מסטושי שימה מחברת Busicom, לצוות הפיתוח של הפרויקט היו את כל הכישורים הנחוצים כדי לנצל את ההתקדמויות הטכנולוגיות של אותה תקופה.
הצוות נאלץ להתמודד עם אותם האתגרים של מהנדסי התכן של ימינו, אם כי בקנה מידה שונה לחלוטין. ה-4004 הדגים קדמה וחדשנות בכל הנוגע לאינטגרציה, יחסית ללתקופה, אך לא היה מדובר בפתרון המושלם שניתן למצוא ברכיבי מיקרו בני ימינו. Intel בחרה לעשות שימוש בתכנון מרובה-שבבים שהורכב מ-4 מעגלים נפרדים. הוא היה מבוסס על ארכיטקטורת CPU של 4-ביט, אשר נבנה על בסיס 2,300 טרנזיסטורים. הפתרון המקורי שהוצע כלל 7-שבבים, אך בשל חששות הנוגעות למספר הפינים, המארז, והעלויות, תוכנן תכן חדש שהוריד את מספר השבבים ל-4 ואיפשר שימוש במארז ה--16pin DIP החסכוני יותר.

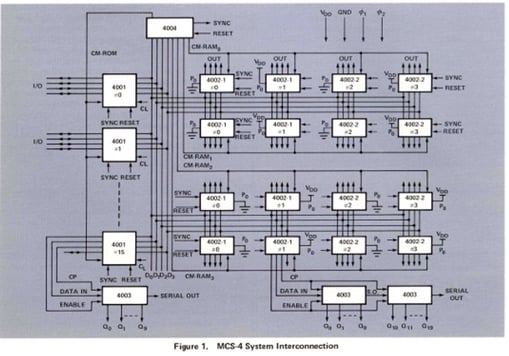

התכן הכיל מערכת שבבים (chipset) שכללה זיכרון תכנית 4001 ROM, זיכרון 4002 RAM, ממשק 4003, וכמעבד את ה-4004 CPU.
לצפייה בגיליון הנתונים המקורי לחצו כאן
בהתחשב במעמדה של אינטל בשוק המיקרו-מעבדים של היום, יתכן ותופתעו לשמוע כי כל הזכויות על התכן המדובר היו שייכות ל-Busicom. עם זאת, לאחר משא ומתן שנגע להפחתת המחיר של ה-ICs, חברת Busicom ויתרה על זכויות הבלעדיות שלה לתכן ופתחה עבור אינטל את הדלת .
על כן, בשלהי שנת 1971 אינטל הכריזה כי היא תשיק את ה-MSC-4, ערכת שבבי מיקרו-מחשבים אשר מיועדים לשימושים הרבה יותר מורכבים מיישומי מחשבון פשוטים. השקה זו התניעה את השימוש ברכיבי מיקרו במגוון רחב של יישומים. זמן קצר לאחר מכן, נוספו פתרונות Intel נוספים אשר הביאו לכך שספקי מוליכים למחצה עברו לשימוש בתכני 8-ביט ולאינטגרציות נוספות.
אנחנו מאמינים שזה נתן לכם קצת חומר למחשבה על רכיבי המיקרו בהם אתם משתמשים מדי יום, בכל פעם שאתם עונים לטלפון, מתבוננים בשעון שלכם, נכנסים לרכב שלכם, או משתמשים בכל אחד ממוצרי החשמל הביתיים שלכם.
אנחנו מקווים שנהניתם מהחלק החדש בסדרה שלנו.
הישארו מעודכנים לקראת תכנים נוספים בחודשים הקרובים!
